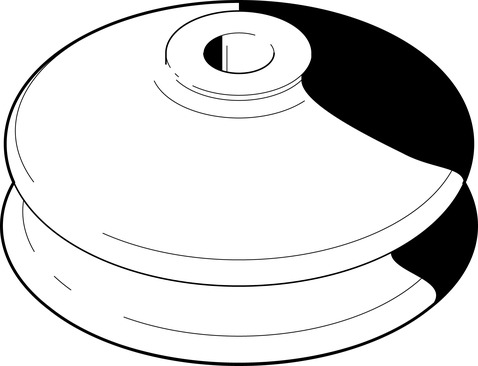

不带接头的FESTO真空吸盘选用参数526008

不带接头的FESTO真空吸盘选用参数526008

产品代号: 526008
易 损 件, 容 易 互 换

模块化真空吸盘

FESTO真空吸盘（ESG）吸盘系列采用模块化结构，具 有极为出色的组合能力，派生型号 过2000多种
个别特性包括:
-吸盘支座和吸盘具有相同的接口尺 寸，可根据需要进行随意组合。
- 15 种不同的吸盘直径：从2到200 mm
- 6 种不同的吸盘材料: 橡胶, 聚 氨酯, vulkollan, 硅橡胶, 氟橡胶和抗 静电橡胶
- 6 种不同的吸盘形状: 标准型, 加深 型, 波纹形（1.5和3.5 个褶）, 椭圆 形和钟罩形吸盘形状
- 14 种不同的吸盘支座
- 采用球连接和过滤器作为角度补偿

用于模内贴标的末端工具可以完成三个动作：在有限的空间里，EOAT拾取并插入商标，然后将商标固定在模具中。与静态贴标装置相比，这个操作可以减少该装置的尺寸。EOAT的后一个动作是将贴有商标的塑料瓶从模具中取出。通常，在注塑汽车制件时，对于具有A表面制品的操作要格外小心。为了避免在其表面产生划痕，必须禁止使用真空吸盘。此时，可以考虑在EOAT上安装一个由缩醛制成的夹钳，就可有效地避免划伤制品的表面。

特性
的工件半径  100 mm
额定尺寸  12 mm
吸盘直径  80 mm
装配位置  任何
设计结构  气囊
工作介质  大气
环境温度  -10 - 80 °C
70%真空时的起步阻力  237 N
产品重量  57.2 g
颜色  红色/棕色
肖氏硬度  72 +/- 5
材料备注  不含有黄铜和PTFE
吸盘的材料信息  PUR
